EA-PS 9000 2U 1000W - 3000W

输出功率有：0...1000W至0...3000W 输出电压：0...40V 至 0...750V 输出电流：0...4A 至 0...120A

产品文档下载

  •

    Model

    Voltage

    Current

    Power

    Efficiency

    Ripple U max.

    Ripple I max.

    U (typ.)

    I (typ.)

    Ordering number

    PS 9040-40 2U

    0...40 V

    0...40 A

    0...1000 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    3.7 mARMS

    0.8 mV

    0.8 mA

    06230219

    PS 9080-40 2U

    0...80 V

    0...40 A

    0...1000 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    3.7 mARMS

    1.5 mV

    0.8 mA

    06230204

    PS 9200-15 2U

    0...200 V

    0...15 A

    0...1000 W

    ≤ 93%

    164 mVPP / 34 mVRMS

    2.2 mARMS

    4 mV

    0.3 mA

    06230205

    PS 9360-10 2U

    0...360 V

    0...10 A

    0...1000 W

    ≤ 93%

    210 mVPP / 59 mVRMS

    1.6 mARMS

    7 mV

    0.2 mA

    06230206

    PS 9500-06 2U

    0...500 V

    0...6 A

    0...1000 W

    ≤ 93%

    190 mVPP / 48 mVRMS

    0.5 mARMS

    10 mV

    0.1 mA

    06230207

    PS 9750-04 2U

    0...750 V

    0...4 A

    0...1000 W

    ≤ 93%

    212 mVPP / 60 mVRMS

    0.3 mARMS

    15 mV

    0.1 mA

    06230208

    PS 9040-60 2U

    0...40 V

    0...60 A

    0...1500 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    5.6 mARMS

    0.8 mV

    1.1 mA

    06230220

    PS 9080-60 2U

    0...80 V

    0...60 A

    0...1500 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    5.6 mARMS

    1.5 mV

    1.1 mA

    06230209

    PS 9200-25 2U

    0...200 V

    0...25 A

    0...1500 W

    ≤ 93%

    164 mVPP / 34 mVRMS

    3.3 mARMS

    4 mV

    0.5 mA

    06230210

    PS 9360-15 2U

    0...360 V

    0...15 A

    0...1500 W

    ≤ 93%

    210 mVPP / 59 mVRMS

    2.4 mARMS

    7 mV

    0.3 mA

    06230211

    PS 9500-10 2U

    0...500 V

    0...10 A

    0...1500 W

    ≤ 93%

    190 mVPP / 48 mVRMS

    0.7 mARMS

    10 mV

    0.2 mA

    06230212

    PS 9750-06 2U

    0...750 V

    0...6 A

    0...1500 W

    ≤ 93%

    212 mVPP / 60 mVRMS

    0.5 mARMS

    15 mV

    0.1 mA

    06230213

    PS 9040-120 2U

    0...40 V

    0...120 A

    0...3000 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    11 mARMS

    0.8 mV

    2.3 mA

    06230221

    PS 9080-120 2U

    0...80 V

    0...120 A

    0...3000 W

    ≤ 92%

    114 mVPP / 8 mVRMS

    11 mARMS

    1.5 mV

    2.3 mA

    06230214

    PS 9200-50 2U

    0...200 V

    0...50 A

    0...3000 W

    ≤ 93%

    164 mVPP / 34 mVRMS

    6.5 mARMS

    4 mV

    1 mA

    06230215

    PS 9360-30 2U

    0...360 V

    0...30 A

    0...3000 W

    ≤ 93%

    210 mVPP / 59 mVRMS

    5 mARMS

    7 mV

    0.6 mA

    06230216

    PS 9500-20 2U

    0...500 V

    0...20 A

    0...3000 W

    ≤ 93%

    190 mVPP / 48 mVRMS

    1.5 mARMS

    10 mV

    0.4 mA

    06230217

    PS 9750-12 2U

    0...750 V

    0...12 A

    0...3000 W

    ≤ 93%

    212 mVPP / 60 mVRMS

    0.9 mARMS

    15 mV

    0.2 mA

    06230218




  • 概要

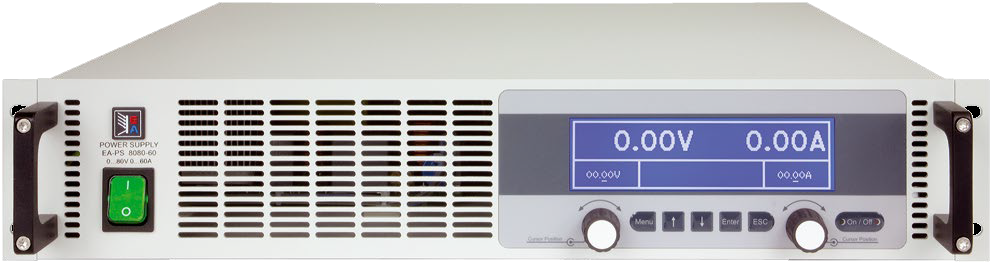

    EA-PS 9000 2U系列是一款由微处理器控制，采用最新技术设计的实验室电源。其标准型号配备多种功能和特征，让用户使用起来更方便、有效。

    控制面板上清晰地分布有两个旋钮，六个按钮，以及两个LED灯。同时还有一显示所有数值与状态的蓝色液晶显示器，从而简化了产品的使用。

    AC输入

    本系列所有型号都采用主动式功率因数校正线路， 1.5kW以下型号可在90VAC至264VAC的输入电压范围下使用。

    1.5kW型号在输入电压<150VAC时输出功率减少至1kW。3kW型号在输入电压<205VAC时则降至2.5kW。

    功率


    所有型号输出功率可灵活调整。可在低电流时输出更高的电压，或在低电压时输出更大的电流，都由最大额定输出功率来限制。设定功率都可调。因此一台该产品能涵盖广范围的应用领域。

    直流输出

    本系列有多款不同型号，可选择0...40V至0...750V输出电压，0...4A至0...120A输出电流，0...1000W至0...3000W输出功率的类型。可对电流、电压与功率在0%与100%之间连续调整，不论是手动调整还是远程控制（数字式或模拟式）。

    直流输出端位于产品后板。

    保护功能

    为保护连接负载，可给产品设定一过压保护极限值 (OVP)，以及过流(OCP)与过功率(OPP)保护极限值。

    一旦因任何缘故超过了这三个极限值中的一个，直流输出会被立即切断，在显示器和接口端会发出一状态信号。

    本产品还有过温保护功能，如果产品过热，它会关断直流输出。

    远程感测端

    远程感测输入端可直接连到负载设备，以补偿连线上一定程度的压降。如果感测输入端已接到负载上，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。

    远程感测连接器位于产品后板。

    显示器和控制键


    产品的所有重要信息都于一点阵显示器上清晰可见。

    通过该显示器，电压与电流的实际输出值和预设值，(CV, CC,  CP)实际控制状态与其它状态，报警与设置菜单的设定，都清晰显示出来。

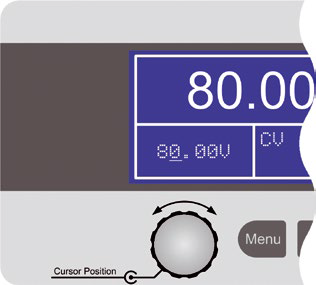

    为使旋钮可以调节参数，只需按一下该旋钮，就可更换数值小数点后的光标位置。所有这些功能都归功于其方便易用的操作

    方式。

    其面板锁定功能可以锁定整个面板，从而避免产品与连接负载出现误操作。

    内置模拟接口


    产品后面板上装有一隔离模拟接口。它提供模拟接口输入脚，接上0V...10V或0V...5V电压，可设置0...100%的输出电压、电流与功率。模拟输出脚接上0V...10V或0V...5V电压，可监控输出电压与电流。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

    数字接口卡

    本系列所有型号在其后板上标配两个电隔离数字接口（1xUSB,1xLAN）。可通过发送SCPI语言指令或Modbus协议来控制与监控产品。

  • 技术参数Technical Data Series EA-PS 9000 2U / 系列
    AC输入Input AC
    - 电压- Voltage 90...264V, 1ph+N (Models 1000W & 1500W / 型号),180...264V, 1ph+N (Models 3000W / 型号)
    - 频率- Frequency 45...65Hz
    - 功率因数- Power factor >0.99
    输出：DC电压Output: Voltage DC
    - 精确度- Accuracy <0.2%
    - 负载0-100% 时的稳定度- Stability at 0-100% load <0.05%
    - 在±10% Δ UIN时的稳定度- Stability at ±10% ΔUIN <0.02%
    - 负载从10%-100%调整需时- Regulation 10-100% load <2ms
    - 负载从10-90%上升需时- Rise time 10-90% 最长30ms
    输出：电流Output: Current
    - 精确度- Accuracy <0.2%
    - 负载0-100% Δ UA时的稳定度- Stability at 0-100% ΔUOUT <0.15%
    - 在±10% Δ UIN时的稳定度- Stability at ±10% ΔUIN <0.05%
    输出：功率Output power

    - 精确度- Accuracy <1%

    过压类别Overvoltage category 2

    保护功能Protection OTP, OVP, OCP, OPP, PF (1

    隔离耐压Isolation
    - 输入对外壳- Input to enclosure 2500V DC
    - 输入对输出- Input to output 2500V DC
    - 输出对外壳- Output to enclosure DC-对PE最大耐压为400V / Max.400V on DC- against PE
    污染等级Pollution degree 2
    保护级别Protection class 1
    模拟接口 Analog interface 内置15-针D-Sub母插 / Built in, 15-pole D-Sub, female
    - 输入范围- Input range 0...5V 或 / or 0...10V (可转换 / switchable)
    - U / I 的精确度- Accuracy U / I 0...10V: <0.2% 0...5V: <0.4%
    - 编程分辨率- Programming resolution 见下表 / See table below
    串联操作Series operation 可实现，任意直流负极端对PE有最大400V DC的电压转移) /
    possible (max. potential of any minus DC output: 400V DC against PE)
    - 主-从（Master-Slave） - Master-Slave 无 / no
    并联操作Parallel operation 可实现，通过共享总线操作或模拟接口 /
    Possible, via Share Bus operation or via analog interface
    - 主-从（Master-Slave） - Master-Slave 无 / no
    安全标准Standards EN 60950, EN 61326, EN 55022 等级 B / Class B
    制冷方式Cooling 风扇 / Fan(s)
    工作温度Operation temperature 0...50°C
    储存温度Storage temperature -20...70°C
    相对湿度Humidity <80%
    使用高度Operation altitude <2000m
    1000W / 1500W 3000W
    重量 (2 Weight (2 11.5kg 14.7kg
    产品尺寸 (宽x高x长) (3 Dimensions (W H D) (3 19“ 2HE/2U 460mm 19“ 2HE/2U 460mm
  • 选购件
    • High speed - 高速跃变
