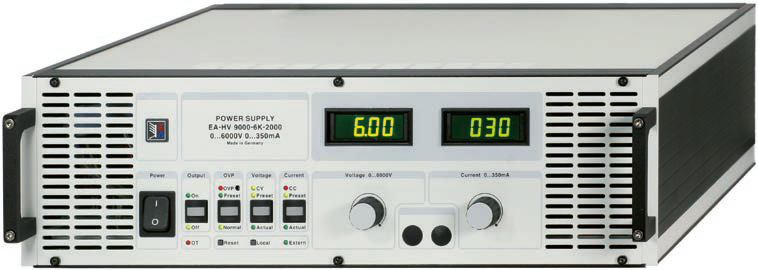

EA-HV 9000 2000 W

宽范围输入电压90...264 V，带主动式PFC 效率高达 91% 输出功率：2000 W 输出电压：1200 V 至 0...12 kV 输出电流：170 mA 至 0...1.67 A

产品文档下载

  • 技术参数

    Technical Data

    HV 9000-1K2- 2000

    HV 9000-2K-2000

    HV 9000-4K-2000

    HV 9000-6K-2000

    HV 9000-12K-2000

    AC输入电压

    Input voltage AC

    90...264V, 1ph+N (1

    90...264V, 1ph+N (1

    90...264V, 1ph+N (1

    90...264V, 1ph+N (1

    90...264V, 1ph+N (1

    -频率

    - Frequency

    45...65 Hz

    45...65 Hz

    45...65 Hz

    45...65 Hz

    45...65 Hz

    -功率因数

    - Power factor

    >0,99

    >0,99

    >0,99

    >0,99

    >0,99

    -230 V时的输入电流

    - Input current at 230 V

    ~10 A (1

    ~10 A (1

    ~10 A (1

    ~10 A (1

    ~10 A (1

    DC输出电压

    Output voltage DC

    0...1200 V

    0...2000 V

    0...4000 V

    0...6000 V

    0...12000 V

    -0-100% 的负载调整率

    - Load regulation 0-100% load

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    - ±10% ΔUAC的线性调整率

    - Line regulation ±10% ΔUAC

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    -纹波 BWL 20MHz

    - Ripple BWL 20MHz

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    -负载从10%-100%调整需时

    - Regulation 10-100% load

    <2 ms

    <2 ms

    <2 ms

    <2 ms

    <2 ms

    -温度稳定度

    - Temperature stability

    <50ppm/°C

    <50ppm/°C

    <50ppm/°C

    <50ppm/°C

    <50ppm/°C

    -OVP过压保护调节范围

    - OVP adjustment

    0...1212 V

    0...2020 V

    0...4040 V

    0...6060 V

    0...12120 V

    输出电流

    Output current

    0...1,67 A

    0...1 A

    0...500 mA

    0...350 mA

    0...170 mA

    -0-100% 的负载调整率

    - Load regulation 0-100% load

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    - ±10% ΔUAC的线性调整率

    - Line regulation ±10% ΔUAC

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    -纹波 BWL 20MHz

    - Ripple BWL 20MHz

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    <0,05%

    -温度稳定度

    - Temperature stability

    <500ppm/°C

    <500ppm/°C

    <500ppm/°C

    <500ppm/°C

    <500ppm/°C

    输出功率

    Output power

    2000 W

    2000 W

    2000 W

    2000 W

    2000 W

    模拟编程

    Analog programming

    U / I, 0...10 V

    制冷方式

    Cooling

    风扇 / Fan

    工作温度

    Operation temperature

    0...50°C

    储存温度

    Storage temperature

    -20°C...70°C

    尺寸(宽x高x长)

    Dimensions (W H D)

    19“ 3 HE/U 460 mm

    工作高度

    Operation altitude

    max. 2000 m

    订购编号

    Ordering number

    26100103

    26100104

    26100114

    26100105

    26100106



    (1 当输入电流>16 A时功率将自动受限 / Automatic power limitting on input currents > 16 A


  • 概要

    EA-HV 9000系列是一款高压调频谐振变换器，已无数次验证其配备的性能。

    产品配有一易用型10圈电位器，3½数字背光显示器，具有电压、电流和过压保护预设功能。

    还有一模拟接口，可通过编程、记录电压和电流。

    通过一连锁回路（安全关闭）也可从外部编程。

    DC输出

    本系列有多款不同类型，可选择1200 V和12 kV输出电压，170 mA和1.67 A输出电流，2000 W输出功率的型号。输出端位于产品后面板。

    为保护连接负载，可设定一过压保护极限值(OVP)。

    按需还可其它电压与功率级别的型号。

    DC-输出端默认是与PE相连的（地，外壳）。按客户需求， 所有型号也可做成相反极别（DC+连到PE)，或由用户现场自己修改。
