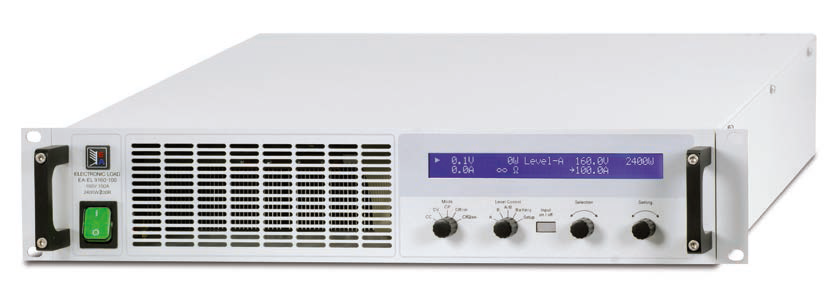

EA-EL9000 / EA-EL 9000 HP 2400W - 7200W
功率级别：0...240W至0...7200W 按客户需求可提供更大功率的机柜式组合 输入电压：0...80V, 0...160V, 0...400V, 0...750V 输入电流：0...25A至0...600A 阻值：0...1.2Ω至0...800Ω
产品文档下载
| 技术参数 | Technical Data | EA-EL 9080-200 | EA-EL 9080-400 | EA-EL 9080-600 | |
| 额定功率 | Nominal power | 2400W | 4800W | 7200W | |
| 25°C时恒定输入功率 | Steady power input at 20°C | 1500W | 3000W | 4500W | |
| DC 输入电压 | Input voltage DC | ||||
| - 调节范围 | - Adjustment range | 0...80V | 0...80V | 0...80V | |
| - 显示器分辨率 | - Resolution of display | 100mV | 100mV | 100mV | |
| - 精确度 | - Accuracy | <0.1% | <0.1% | <0.1% | |
| - 最大电流时的最小电压 | - Min. voltage for max. current | 约 / approx. 1.0V | 约 / approx. 1.0V | 约 / approx. 1.0V | |
| 输入电流 | Input current | ||||
| - 调节范围 | - Adjustment range | 0...200A | 0...400A | 0...600A | |
| - 显示器分辨率 | - Resolution of display | 100mA | 100mA | 100mA | |
| - 精确度 | - Accuracy | <0.2% | <0.2% | <0.2% | |
| 输入功率 | Input power | ||||
| - 调节范围 | - Adjustment range | 0...2400W | 0...4800W | 0...7200W | |
| - 显示器分辨率 | - Resolution of display | 1W | 1W | 1W | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 内阻 | Resistance | ||||
| - 调节范围 1 | - Adjustment range 1 | 0...5Ω | 0...2.5Ω | 0...1.2Ω | |
| - 显示器分辨率 | - Resolution of display | 10mΩ | 1mΩ | 1mΩ | |
| - 调节范围 2 | - Adjustment range 2 | 0...100Ω | 0...50Ω | 0...25Ω | |
| - 显示器分辨率 | - Resolution of display | 100mΩ | 100mΩ | 10mΩ | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 动态函数 | Dynamic function | 2个级别 / 2 levels | 2个级别 / 2 levels | 2个级别 / 2 levels | |
| - A / B级别的脉宽 | - Pulse width Level A / B | 50μs...100s | 50μs...100s | 50μs...100s | |
| - 升/降时间 | - Rise/fall time | 30μs...200ms | 30μs...200ms | 30μs...200ms | |
| 尺寸 (W H D) | Dimensions (W H D) | 19“ 2HE/U 460mm | 19“ 4HE/U 460mm | 19“ 6HE/U 460mm | |
| 重量 | Weight | 15.9kg | 26 kg | 36 kg | |
| 产品编号 | Article number | 33200230 | 33200231 | 33200232 | |
| 技术参数 | Technical Data | EA-EL 9160-100 | EA-EL 9160-200 | EA-EL 9160-300 | |
| 额定功率 | Nominal power | 2400W | 4800W | 7200W | |
| 20°C时恒定输入功率 | Steady power input at 20°C | 1500W | 3000W | 4500W | |
| DC 输入电压 | Input voltage DC | ||||
| - 调节范围 | - Adjustment range | 0...160V | 0...160V | 0...160V | |
| - 显示器分辨率 | - Resolution of display | 100mV | 100mV | 100mV | |
| - 精确度 | - Accuracy | <0.1% | <0.1% | <0.1% | |
| - 最大电流时的最小电压 | - Min. voltage for max. current | 约 / approx. 0.7V | 约 / approx. 0.7V | 约 / approx. 0.7V | |
| 输入电流 | Input current | ||||
| - 调节范围 | - Adjustment range | 0...100A | 0...200A | 0...300A | |
| - 显示器分辨率 | - Resolution of display | 100mA | 100mA | 100mA | |
| - 精确度 | - Accuracy | <0.2% | <0.2% | <0.2% | |
| 输入功率 | Input power | ||||
| - 调节范围 | - Adjustment range | 0...2400W | 0...4800W | 0...7200W | |
| - 显示器分辨率 | - Resolution of display | 1W | 1W | 1W | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 内阻 | Resistance | ||||
| - 调节范围 1 | - Adjustment range 1 | 0...10Ω | 0...5Ω | 0...2.5Ω | |
| - 显示器分辨率 | - Resolution of display | 10mΩ | 10mΩ | 1mΩ | |
| - 调节范围 2 | - Adjustment range 2 | 0...200Ω | 0...100Ω | 0...50Ω | |
| - 显示器分辨率 | - Resolution of display | 100mΩ | 100mΩ | 100mΩ | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 动态函数 | Dynamic function | 2个级别 / 2 levels | 2个级别 / 2 levels | 2个级别 / 2 levels | |
| - A / B级别的脉宽 | - Pulse width Level A / B | 50μs...100s | 50μs...100s | 50μs...100s | |
| - 升/降时间 | - Rise/fall time | 30μs...200ms | 30μs...200ms | 30μs...200ms | |
| 尺寸 (W H D) | Dimensions (W H D) | 19“ 2HE/U 460mm | 19“ 4HE/U 460mm | 19“ 6HE/U 460mm | |
| 重量 | Weight | 15.9kg | 26kg | 36kg | |
| 产品编号 | Article number | 33200233 | 33200234 | 33200235 | |
| 技术参数 | Technical Data | EA-EL 9400-50 | EA-EL 9400-100 | EA-EL 9400-150 | |
| 额定功率 | Nominal power | 2400W | 4800W | 7200W | |
| 25°C时恒定输入功率 | Steady power input at 20°C | 1500W | 3000W | 4500W | |
| DC 输入电压 | Input voltage DC | ||||
| - 调节范围 | - Adjustment range | 0...400V | 0...400V | 0...400V | |
| - 显示器分辨率 | - Resolution of display | 100mV | 100mV | 100mV | |
| - 精确度 | - Accuracy | <0.1% | <0.1% | <0.1% | |
| - 最大电流时的最小电压 | - Min. voltage for max. current | 约 / approx. 0.5V | 约 / approx. 0.5V | 约 / approx. 0.5V | |
| 输入电流 | Input current | ||||
| - 调节范围 | - Adjustment range | 0...50A | 0...100A | 0...150A | |
| - 显示器分辨率 | - Resolution of display | 10mA | 100mA | 100mA | |
| - 精确度 | - Accuracy | <0.2% | <0.2% | <0.2% | |
| 输入功率 | Input power | ||||
| - 调节范围 | - Adjustment range | 0...2400W | 0...4800W | 0...7200W | |
| - 显示器分辨率 | - Resolution of display | 1W | 1W | 1W | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 内阻 | Resistance | ||||
| - 调节范围 1 | - Adjustment range 1 | 0...10Ω | 0...5Ω | 0...5Ω | |
| - 显示器分辨率 | - Resolution of display | 10mΩ | 10mΩ | 10mΩ | |
| - 调节范围 2 | - Adjustment range 2 | 0...400Ω | 0...200Ω | 0...100Ω | |
| - 显示器分辨率 | - Resolution of display | 100mΩ | 100mΩ | 100mΩ | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 动态函数 | Dynamic function | 2个级别 / 2 levels | 2个级别 / 2 levels | 2个级别 / 2 levels | |
| - A / B级别的脉宽 | - Pulse width Level A / B | 50μs...100s | 50μs...100s | 50μs...100s | |
| - 升/降时间 | - Rise/fall time | 30μs...200ms | 30μs...200ms | 30μs...200ms | |
| 尺寸 (W H D) | Dimensions (W H D) | 19“ 2HE/U 460mm | 19“ 4HE/U 460mm | 19“ 6HE/U 460mm | |
| 重量 | Weight | 15.9kg | 26kg | 36kg | |
| 产品编号 | Article number | 33200236 | 33200237 | 33200238 | |
| 技术参数 | Technical Data | EA-EL 9750-25 | EA-EL 9750-50 | EA-EL 9750-75 | |
| 额定功率 | Nominal power | 2400W | 4800W | 7200W | |
| 25°C时恒定输入功率 | Steady power input at 20°C | 1500W | 3000W | 4500W | |
| DC 输入电压 | Input voltage DC | ||||
| - 调节范围 | - Adjustment range | 0...750V | 0...750V | 0...750V | |
| - 显示器分辨率 | - Resolution of display | 100mV | 100mV | 100mV | |
| - 精确度 | - Accuracy | <0.1% | <0.1% | <0.1% | |
| - 最大电流时的最小电压 | - Min. voltage for max. current | 约 / approx. 0.5V | 约 / approx. 0.5V | 约 / approx. 0.5V | |
| 输入电流 | Input current | ||||
| - 调节范围 | - Adjustment range | 0...25A | 0...50A | 0...75A | |
| - 显示器分辨率 | - Resolution of display | 10mA | 10mA | 10mA | |
| - 精确度 | - Accuracy | <0.2% | <0.2% | <0.2% | |
| 输入功率 | Input power | ||||
| - 调节范围 | - Adjustment range | 0...2400W | 0...4800W | 0...7200W | |
| - 显示器分辨率 | - Resolution of display | 1W | 1W | 1W | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 内阻 | Resistance | ||||
| - 调节范围 1 | - Adjustment range 1 | 0...40Ω | 0...20Ω | 0...15Ω | |
| - 显示器分辨率 | - Resolution of display | 10mΩ | 10mΩ | 10mΩ | |
| - 调节范围 2 | - Adjustment range 2 | 0...800Ω | 0...400Ω | 0...300Ω | |
| - 显示器分辨率 | - Resolution of display | 100mΩ | 100mΩ | 100mΩ | |
| - 精确度 | - Accuracy | <2% | <2% | <2% | |
| 动态函数 | Dynamic function | 2个级别 / 2 levels | 2个级别 / 2 levels | 2个级别 / 2 levels | |
| - A / B级别的脉宽 | - Pulse width Level A / B | 50μs...100s | 50μs...100s | 50μs...100s | |
| - 升/降时间 | - Rise/fall time | 30μs...200ms | 30μs...200ms | 30μs...200ms | |
| 尺寸 (W H D) | Dimensions (W H D) | 19“ 2HE/U 460mm | 19“ 4HE/U 460mm | 19“ 6HE/U 460mm | |
| 重量 | Weight | 15.9kg | 26kg | 36kg | |
| 产品编号 | Article number | 33200252 | 33200253 | 33200254 | |
概述
EA-EL 9000系列是一款由微处理器控制的电子负载，它能满足现代化实验室和工业的各种需求。
操作模式
本负载提供下列几种典型的操作模式：恒流（CC)，恒功率(CP) ，恒阻(CR)和恒压（CV)。
用一开关可预选上述操作模式。其它设定则对保护测试设备有效。举例：恒流模式下可设定一个最大功率，而恒压、恒功率或恒阻模式则可设定一最大电流。
静态操作
在静态操作模式下，可通过调节旋钮设定A、B两组数据。用户手动地在这两组数间转换。
经数字或模拟接口执行的远程控制下，通过合适的机械操纵也能实现很复杂的曲线特性。
功率范围
本系列提供2400W、4800W或7200W的各个型号。（按需）可做机柜组合的大功率系统。
动态操作
在动态操作模式下，产品可以在A和B两数值间转换。这两个数能应用到U，I，P或R四组参数上。这两个值的脉宽能分别在50μs与100s之间调节，达到可变占空比。此外，可设置30μs 至 200ms的上跃和下降时间。模拟接口上还有一外部触发输入脚，用来给外部设备供电，从而从外部转换A和B数值。
电池测试模式
在电池测试模式下，电池以恒流、恒功率或恒阻放电，直至电池电压达到可调极限，然后测试自动终止。放电时间与消耗容量会被测量并显示出来。
功率降额
EL 9000系列产品具有热降额功能，通过限制功率来避免在最大功率范围下操作时过热。EL 9000 HP系列所有型号也有热降额功能，但是温度极限更高。
环境温度越低，制冷状况越好，负载可输出的功率越大。为避免该状况发生，我们还提供水冷式型号，即使在极端条件下， 产品也能输出最大恒定功率。
显示器
所有重要信息都直接显示于屏幕上。
因此关于U,I, P, R的实际输出值或预设值、实际调整模式(CV,CC,CP,CR)、错误信息与设置菜单的设定，在屏幕上都清晰可见。同样地，可选数字接口的设定也会显示出来。
模拟接口
此接口提供有电压、电流、功率和阻值设定值输入脚，电压和电流监控用输出脚，控制输入脚，信号输出脚和触发输入脚。
System Bus-系统总线
EA EL9000和EL 9000 HP系列后板的„ystem Bus“系统总线端子有多种功能，比如：远程感测输入脚，为PSI 8000（按需提供）或PS 8000（按需提供）电源创建两象限模式的共享总线输入脚，以及内部调整速度的转换。一个输入脚用于调节两象限操作的交叉电流。
水冷模块
本产品还可选择水冷来代替标准的风冷模块，其优势如下：
产品上无热风流通，无热量积聚
极低噪音
100%恒定功率输出
外壳尺寸一摸一样
数字接口
在产品后板有一个接口插槽，用户可在此装上一个接口卡或者替换原有的接口卡。产品会自动检测接口，无需或只需几步配置。
随接口卡附有一免费Windows软件，适合RS232，USB或Ethernet卡，该软件可用来控制与监控
| 技术参数 | Technical Data | Series EA-EL 9000 & EA-EL 9000 HP / 系列 | |
| 电源输入电压 | Power input voltage | 115V/230V @ 50/60Hz | |
| 显示器 | Display | 显示2x40个字符 / Display 2x40 Characters | |
| 电池测试 | Batterie testing | ||
| - 关断电压 | - Cut off voltage | 自由调节 / Freely adjustable | |
| - 显示器显示数值 | - Read out at display | 放电时间 / Duration of discharge | |
| 放电容量 / Capacity of discharge | |||
| 模拟接口 | Analog interface | ||
| - U / I / P / R设定输入脚 | - Setting inputs U / I / P / R | 0...10V | |
| - U / I监控输出脚 | - Monitoring outputs U / I | 0...10V | |
| - 控制信号 | - Control signals | Intern / Extern, 内/外，输入开/关 / Input on/off | |
| off/关,R-模式 / R mode | |||
| - 状态信号 | - Status signals | 过压 / Overvoltage | |
| 过温 / Overtemperature | |||
| - 参考电压 | - Reference voltage | 10V | |
| 制冷方式 | Cooling | 温控风扇 / | |
| Temperature controlled fan | |||
| 连接端子 | Terminals | 后板 / Rear panel | |
| - 负载输入 | - Load input | M8螺丝端子 / Screw terminal M8 | |
| - 系统总线 | - System Bus | 7 Pin螺丝端子 / Screw terminal 7 Pin | |
| - 模拟接口 | - Analog interface | Sub-D 连接器 / Sub-D connector 15 Pin | |
可选项
• 经RS232，CAN，USB和GPIB (IEEE)，Ethernet/LAN绝缘
数字接口卡，可用个人电脑控制。
• 水冷模块
