EA-PSI 9000 3U 3.3 kW - 150 kW

输出功率有：0...3.3 kW, 0...5 kW, 0...6.6 kW, 0...10 kW, 0...15 kW, 还可扩展至150 kW 输出电压：0...40 V 至 0...1500 V 输出电流：0...30 A 至 0...510 A 还可扩展至0...5100 A

产品文档下载

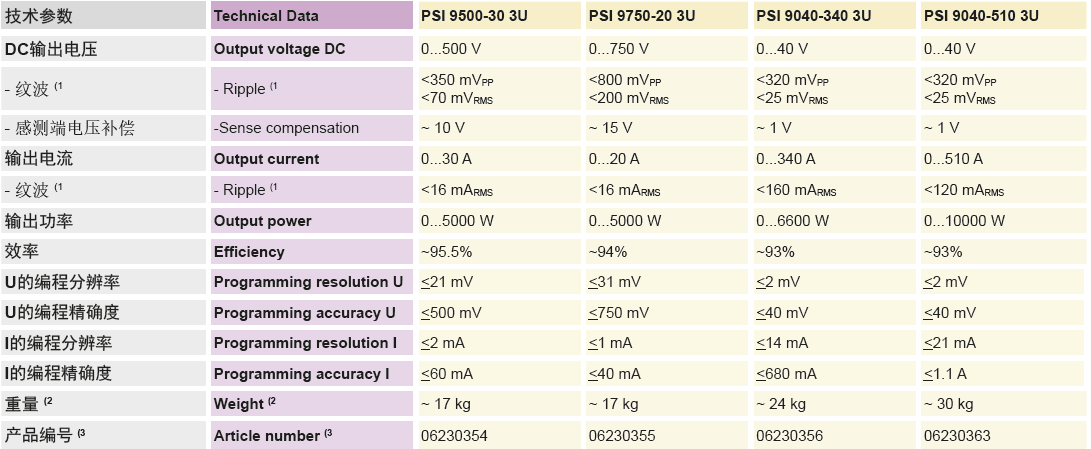

  • (1 RMS值：NF 0...300KHz, PP值：HF 0...20MHz / RMS value: LF 0...300 kHz, PP value: HF 0...20MHz

    (2 针对标准型号，带可选件的重量会不同 / of standard version, models with options may vary

    (3 标准型号的产品编码，带3 W选项功能的编码则会不同 / Article number of the standard version, models with option 3 W installed have different article numbers.


  • 概要

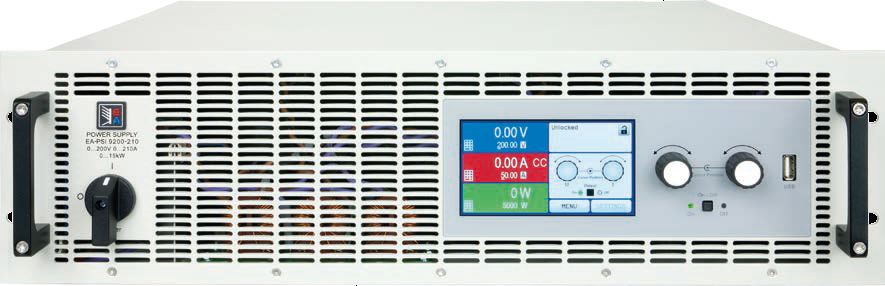

    EA-PSI 9000 3U 系列是一款由微处理器控制的高效实验室电源，其标准型号配备多种功能和特征。交互式菜单导航功能让用户使用起来极其方便、有效。可对用户和进程文档进行编辑、存储，以及再次上载，从而改善重复测试或其它应用。为了达到更大的输出功率，可配置高达150 kW和42U的机柜，以便满足客户需求。

    功率


    本系列所有产品的输出功率可灵活变化，在低电流时输出更高电压，或在低电压时输出更大电流，都由最大额定输出功率来限制。其设定功率都可调。因此一台该仪器能涵盖大范围的应用领域。

    输入

    本系列所有型号都采用主动式PFC功率因数校正线路，专为在340 V - 460 V AC三相供电条件下操作而设计。而且，根据客户需求，可定制15 kW型号或用其组建的机柜组合，适合于588...796 V（加上中心点）输入电压下操作。

    直流输出

    本系列有多款不同型号，可选择0...40 V和0...1500 V输出电压，0...40 A和0...510 A输出电流，0...3.3 kW，0...5 kW，0...6.6 kW，0...10 kW或0...15 kW输出功率的各个型号。输出端位于产品后板。

    保护功能

    为保护连接负载，可设定一过压保护极限值(OVP)。，以及过

    流(OCP)与过功率(OPP)保护极限值。一旦因任何缘故超过了这三个极限值中的一个，直流输出会被立即切断，在显示器和接口端还会发出一状态信号。本产品还有过温保护，如果产品过热，它会关断直流输出。

    远程感测端

    远程感测输入端可直接连到负载设备，以补偿连线上一定程度的压降。如果感测输入端已接到负载上，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。

    显示器和控制键

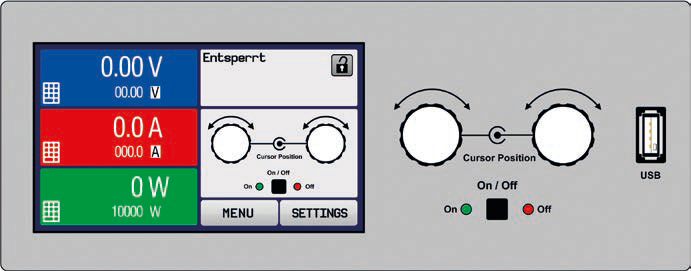

    图形显示器清晰显示输出电压/电流/功率的设定与实际值。LCD显示器为触摸式，用手指即可轻易控制产品所有功能。

    可用旋钮或者直接从数字键盘输入来调节设定电压、电流和、功率或内阻（内阻模拟）。为避免误操作，可锁定所有操作控制键。

    模拟接口


    产品后面板上装有一隔离模拟接口。它提供模拟接口输入脚，接上0 V...10 V或0 V...5 V控制电压，可设置0...100%的设定电压、电流与功率。模拟输出脚接上0 V...10 V或0 V...5 V电压，可监控输出电压与电流。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

    显示器与控制面板



    函数发生器

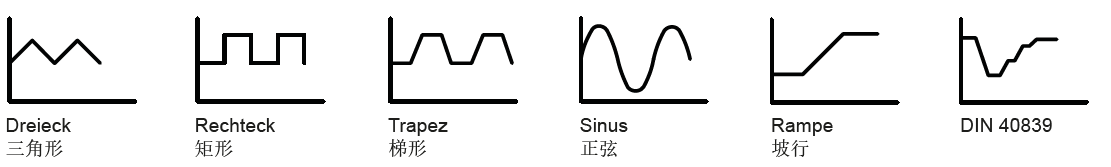

    本系列产品都具有一可形成如下典型函数的真实函数发生器，并能将这些函数曲线应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置或某一数字接口远程配置。预定义函数会为用户提供所有必要的参数，如Y偏差值，时间/频率或幅度，一套完整的配置参数。


    除了基于任意发生器产生的标准函数外，它还可形成某些复杂的函数，并分为多达100组序列。这些一般用于研发和生产的测试上。

    通过前板的USB端口可将这些序列上载使用或存储于一标准U盘上，这样方便更换不同的测试序列。

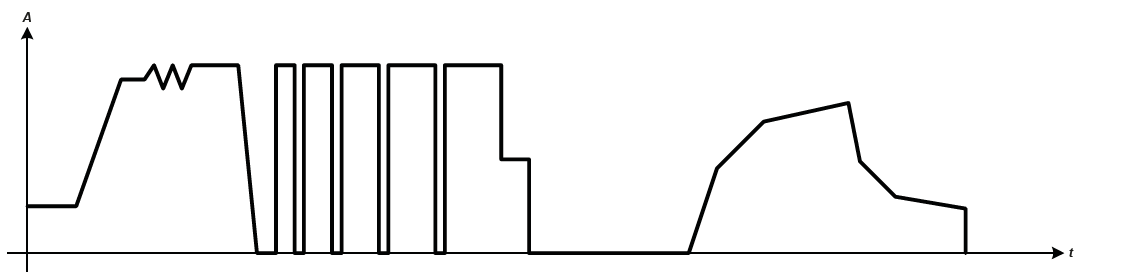

    下图是一个任意发生器可实现的由40个序列组成的复杂曲线，仅为虚构范例。可以在产品外面或者于产品上创建，然后上载使用或保存：


    此外还有一个XY发生器，能产生如UI或IU这类的函数，一般用户以表格（CSV文档）形式定义，然后从U盘上上传。

    针对光伏相关的测试，还可形成PV曲线，当做用户可调关键参数。甚至通过后续的固件更新，可安装更多的曲线特性，供用户选择。

    扩展功能


    按照客户需求可将多个单机产品进行不同的组合，能装入最高为42U的机柜，从而获得高达150 kW的总功率。

    本产品标配并联链接模式。使用内置主从总线，在主机上可形成总功率、总电压与总电流。也可进行一定电压的串联。

    监控特性

    所有型号都有电压电流阶段监控，可以检测是否过压或过流，以及欠压或欠流。监测到的结果会通过多个可选方式通知用户：

    - 只显示信号；即使错误仍存在，也不影响输出。

    - 警告一直持续，消除错误后必须确认该警告信息。

    - 报警会暂时性地关断输出，也可发出声频信号。

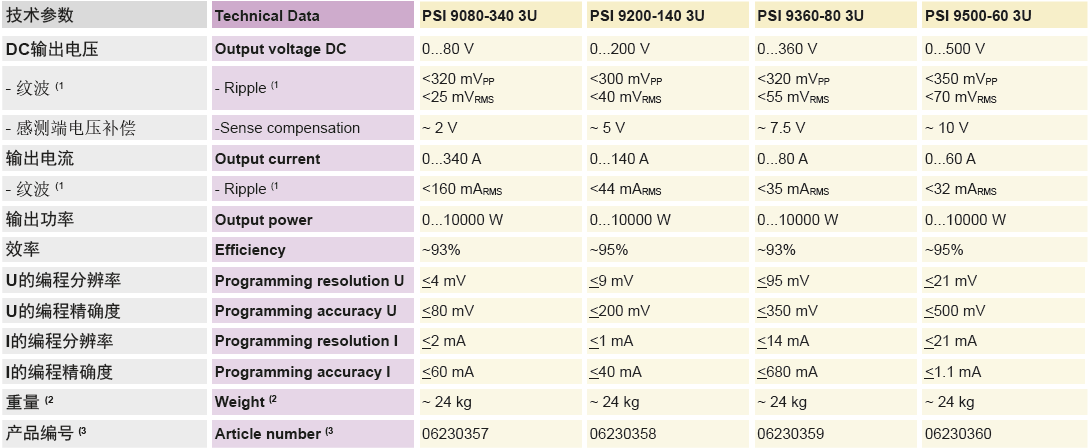

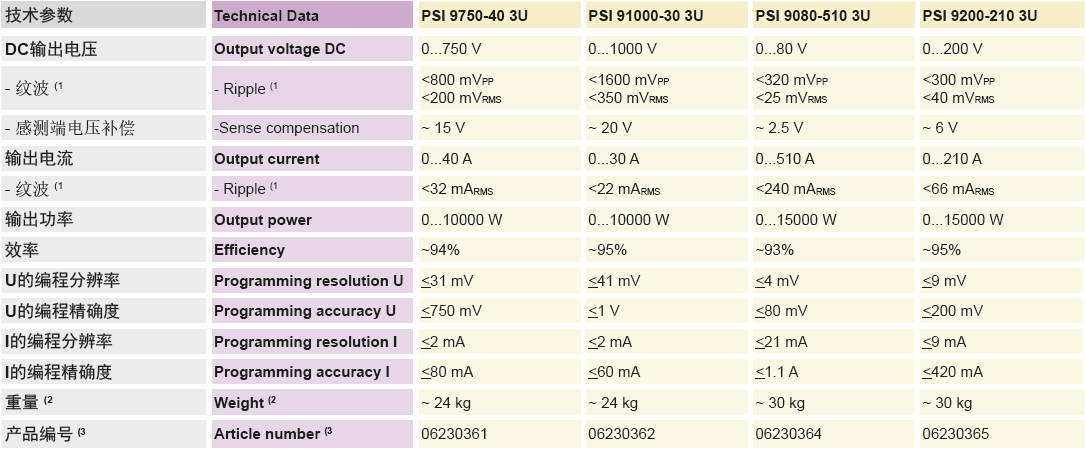

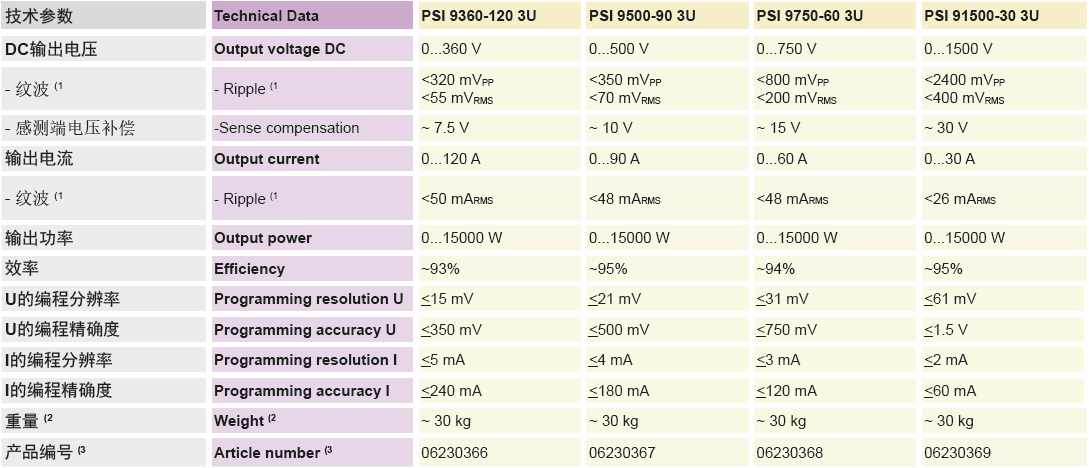

  • 技术参数Technical Data Series EA-PSI 9000 3U / 系列
    AC输入电压Input AC
    - 电压- Voltage standard 340...460 V, 2ph-3ph
    - 频率- Frequency 45...65 Hz
    - 功率因数- Power factor >0.99
    DC输出电压Output voltage DC
    -精确度- Accuracy <0.1%
    - 负载0-100% 时的稳定度- Stability at 0-100% load <0.05%
    - 在±10% Δ UIN时的稳定度- Stability at ±10% ΔUIN <0.02%
    - 负载从10%-100%调整需时- Regulation 10-100% load <2 ms
    - 负载从10-90%上升需时- Slew rate 10-90% 最长30 ms
    - 过压保护- Overvoltage protection 可调，范围为0...110% Unenn / adjustable, 0...110% Unom
    - 直流端关闭时空载放电需时- No load discharge time on DC off 100% U 针对 / to <60 V; 少于10 s / less than 10 s
    输出电流Output current
    - 精确度- Accuracy <0.2%
    - 负载0-100% Δ UA时的稳定度- Stability at 0-100% ΔUOUT <0.15%
    - 在±10% Δ UIN时的稳定度- Stability at ±10% ΔUIN <0.05%
    输出功率Output power
    - 精确度- Accuracy <1%
    过压类别Overvoltage category 2
    保护功能Protection OT, OVP, OPP, PF, OCP (2
    隔离耐压Isolation
    - 输入对外壳- Input to enclosure 2500 V DC
    - 输入对输出- Input to output 2500 V DC
    - 输出对外壳- Output to enclosure DC-对PE最大耐压为400 V / Max.400 V on DC- against PE
    污染等级Pollution degree 2
    保护级别Protection class 1
    显示器与面板Display and panel 带触摸屏的图形显示器 / Graphics display with touch panel
    数字接口Digital interfaces
    - 内置型- Built-in 1x 通讯用A型USB / 1x USB type B for communication
    1x GPIB（带3 W可选功能 / 1x GPIB (optional with option 3 W)
    - 插槽型- Slot 1x 可更换的插入式模块 / 1x for retrofittable plug-in modules:
    RS232, RS485/422, CANopen, Profibus, Profinet, Ethernet
    模拟编程 Analog interface 内置15-针D-Sub母插 / Built in, 15-pole D-Sub, female
    -输入范围- Input range 0...5 V 或 0...10 V (可转换) / 0...5 V or 0...10 V (switchable)
    - U / I 的精确度- Accuracy U / I 0...10 V: <0.2% 0...5 V: <0.4%
    - 可编程分辨率- Programming resolution 见下表 / See tables below
    串联操作Series operation 可实现，任意直流负极端对PE最大有400 V的电压转移 /
    possible, with max. potential shift of 400 V against PE on any DC minus pole
    并联操作Parallel operation 可实现，通过真实主从操作，可连接多达10台产品（经共享总线) /
    yes, with true master-slave, up to 10 units (via Share bus)
    安全标准Standards
    EN 61326, IEC 1010, EN 61010
    EMC通过TÜV认证，且符合 / EMC TÜV approved according to
    IEC 61000-6-2:2005
    IEC 61000-6-3:2006 等级 B
    制冷Cooling 风扇，也可选：水冷 / Fans (optional: water)
    工作温度Operation temperature 0...50°C
    储存温度Storage temperature -20...70°C
    相对湿度Relative humidity <80%, n.c.
    使用高度Operation altitude <2000 m

    产品尺寸 (宽x高x长) (1 Dimensions (W H D) (1 19“ 3 HE/U 609 mm

    (1 仅为外壳尺寸，非产品整体尺寸 / Enclosure only, not overall

  • 选购件

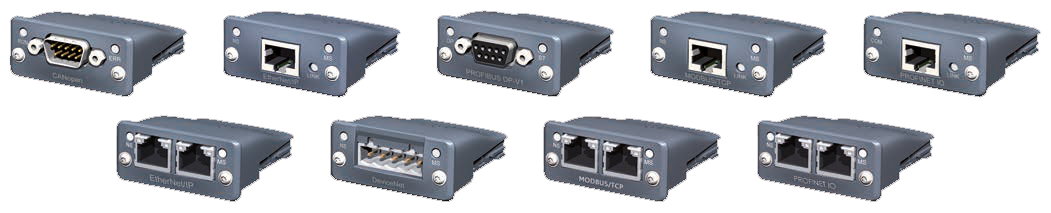

    • 适合RS232、CANopen、Modbus TCP、Profibus、 Profinet/IO、Devicenet或Ethernet的绝缘数字接口模块。接口插槽位于产品后板（仅针对标准型号），方便用户插上新模块或替换当前模块。产品会自动检测接口，并提示需要进行少许的配置或不用配置。也可参考122页。
    • 还可安装带固定GPIB端口的三位接口（3 W），而非接口模块用的默认插槽
    • 高速跃变(仅针对1 kW以上产品)
    • 水冷模块
