EA-PSI 8000 DT 320W - 1500W
输出功率：320W至0...1500W 输出电压：0...16V 至 0...360V 输出电流：0...4A 至 0...60A
产品文档下载
| 型号 | 电压 | 电流 | 功率 | 效率 | U最大时的纹波(4 | I最大时的纹波(4 | 编程 / Programming (3 | 产品编号 | ||
| Model | Voltage | Current | Power | Efficiency | Ripple U max. | Ripple I max. | U (typ.) | I (typ.) | P (typ.) | Article number |
| PSI 8016-20 DT | 0...16V | 0...20A | 320W | 90,5% | 40mVPP / 4mVRMS | 60mAPP / 10mARMS | 4mV | 6mA | - | 09200410 |
| PSI 8032-10 DT | 0...32V | 0...10A | 320W | 89% | 100mVPP / 10mVRMS | 35mAPP / 7mARMS | 9mV | 3mA | - | 09200411 |
| PSI 8065-05 DT | 0...65V | 0...5A | 325W | 93% | 150mVPP / 20mVRMS | 12mAPP / 3mARMS | 18mV | 1.5mA | - | 09200412 |
| PSI 8032-20 DT | 0...32V | 0...20A | 640W | 90,5% | 100mVPP / 8mVRMS | 65mAPP / 10mARMS | 9mV | 5mA | - | 09200413 |
| PSI 8065-10 DT | 0...65V | 0...10A | 650W | 91% | 150mVPP / 10mVRMS | 25mAPP / 3mARMS | 18mV | 3mA | - | 09200414 |
| PSI 8160-04 DT | 0...160V | 0...4A | 640W | 92% | 120mVPP / 20mVRMS | 3mAPP / 1mARMS | 43mV | 1.5mA | - | 09200415 |
| PSI 8080-40 DT | 0...80V | 0...40A | 0...1000W | 93% | 10mVPP / 4mVRMS | 19mAPP / 7mARMS | 20mV | 11mA | 0.27W | 09200416 |
| PSI 8360-10 DT | 0...360V | 0...10A | 0...1000W | 92% | 30mVPP / 11mVRMS | 1mAPP / 0.45mARMS | 88mV | 3mA | 0.27W | 09200418 |
| PSI 8080-60 DT | 0...80V | 0...60A | 0...1500W | 93% | 10mVPP / 4mVRMS | 19mAPP / 7mARMS | 20mV | 16mA | 0.41W | 09200417 |
| PSI 8360-15 DT | 0...360V | 0...15A | 0...1500W | 93% | 50mVPP / 8mVRMS | 1mAPP / 0.45mARMS | 88mV | 4mA | 0.41W | 09200419 |
(1 仅为外壳尺寸，非产品整体尺寸 / Enclosure only, not overall
(3 无产品错误时的可编程分辨率 / Programmable resolution without device error
(4 RMS值: LF 0...300KHz, PP值: HF 0...20MHz / RMS value: LF 0...300kHz, PP value: HF 0...20MHz
概要

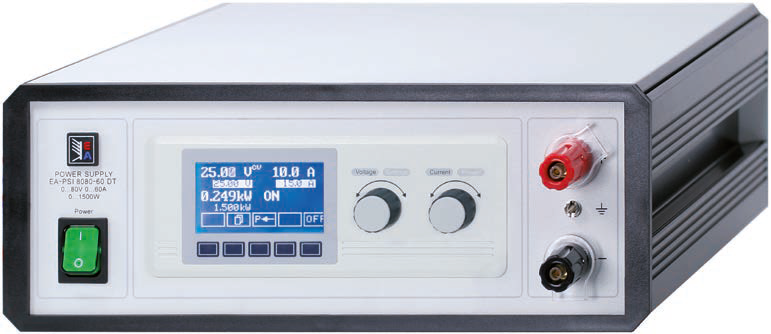

EA-PSI 8000 DT 系列是一款由微处理器控制，采用最新技术设计的实验室电源。其标准型号配备多种功能和特征，让用户使用起来更方便、有效。
本产品可设置和存储用户与制程配置文档，这样可改善重复测试或其它应用。
带可调延时报警的扩展监控功能，可监控所有输出参数，从而简化了测试组装，故基本无需外部监控。
输入
本系列采用主动式功率因数校正，使产品在全世界范围内都适用，输入电压为90VAC至264VAC。功率为1.5kW的型号在输入电压低于150VAC时总输出功率将降至1kW。
直流输出
本系列有多款不同型号，可选择0...16V和0...360V 输出电压，0...4A和0...60A输出电流，320W和0...1500W输出功率的型号。输出端位于产品前面板。1kW 以上型号的输出功率可灵活调整。可在低电流时输出更高的电压，或在低电压时输出更大的电流，都限制于可调（0..100%）输出功率范围内。
过压保护 (OVP)
为保护连接负载，可设定一过压保护极限值(OVP)。
若输出电压超过调节极限值，输出被关断，显示器和模拟接口发出一声频报警信号。
报警管理系统
为监控正确的输出电压和电流，可定义上、下限。
若偏差超过该调节极限，应用设备出现下面三种可能性反应：
- 只显示信号；即使错误仍存在，也不影响输出。
- 警告一直持续，消除错误后必须确认警告信息。
- 报警会暂时性地关断输出。
报警和警告可通过声频发出信号。
远程感测端
远程感测输入端可直接连到负载设备，以补偿连线上的压降。如果输入端已接上负载，本电源会自动检测并调整输出电压， 以确保负载获得准确所需的电压值。
显示器和控制键
易读型图形显示器清晰显示设定输出值、实际输出值、操作按钮的操作状态和当前功能。
菜单清晰指引用户查阅所有必要信息和调节值。

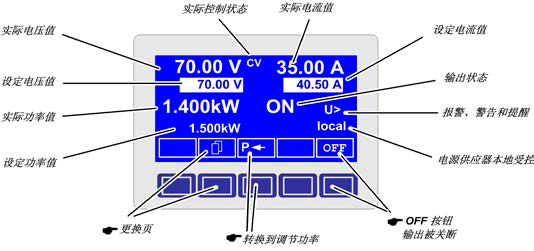

输出电压、电流和功率的设定值与实际值都显示于图形显示器上，还包括产品的运作状态，菜单指引和按钮当前功能，故用户能直观地操作本产品。
输出电压、电流和功率或可调内阻的调节， 由两个旋钮完成。旋钮可在不同菜单设置下更改数值。为避免误操作，可锁定所有操作控制键。
输出值的预设
在不影响输出状态的条件下可预设输出状态，这些参数也显示于显示器上，于实际值的下方。
这样用户可预设期望输出电压、电流和功率。在预设清单下课存储4组U / I / P参数块。该清单下的参数块可作为常用需求值或者频繁替换值。

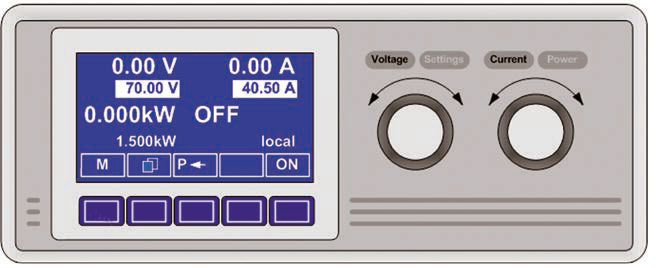

显示器与控制面板

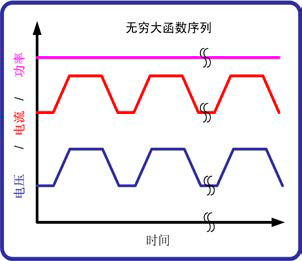

函数管理器
函数由序列组成，通过控制面板可对其进行修改。

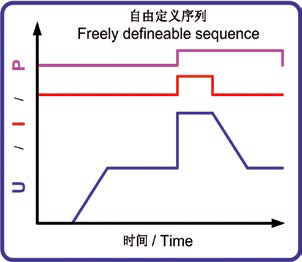

一个函数由最多5个序列组成，可按任意顺序排列，重复次数最多为5次。

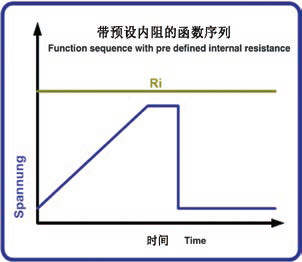

每个序列可设置最大功率或可选内阻，重复次数为一至254次， 或者无穷大。
同样地，整个函数段的重复次数可以设置成一至254次，或无穷大。.
模拟接口
内置模拟接口位于产品前面板。它提供有模拟接口输入脚，接上0V...10V或0V...5V电压，可设置0...100%的输出电压、电流（1kW以上型号）。模拟输出端接上0V...10V或0V...5V电压，可监控输出电压、电流和功率。此外，还有几个输入端和输出端，用来控制和监控产品状态。
监控功能

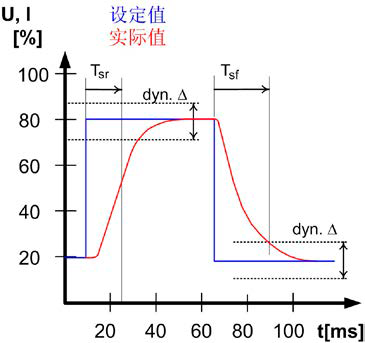

本系列所有型号都具有电压与电流曲线监控功能。可以对其进行配置，以便对有此种需求的测试步骤进行过压与过流，或者欠压与欠流（ΔU, ΔI），以及上升与下降时间（tSR, tSF）的监控。在所有此类情况下，产品不仅监控其状态，而且会发出通知或报警。
| 技术参数 | Technical Data | Series EA-PSI 8000 DT / 系列 | ||
| AC输入电压 | Input voltage AC | 90...264V, 1ph+N | ||
| -频率 | - Frequency | 45...65Hz | ||
| -功率因数 | - Power factor | >0.99 | ||
| DC输出电压 | Output voltage DC | |||
| -精确度 | - Accuracy | <0.2% | ||
| -负载0-100% 时的稳定度 | - Stability at 0-100% load | <0.05% | ||
| -在±10% Δ UIN时的稳定度 | - Stability at ±10% ΔUIN | <0.02% | ||
| -负载从10%-100%调整需时 | - Regulation 10-100% load | <2ms | ||
| -负载从10-90%上升需时 | - Rise time 10-90% | 最长. 30ms | ||
| -过压保护 | - Overvoltage protection | 可调，范围为0...110% Unenn / adjustable, 0...110% Unom | ||
| 输出电流 | Output current | |||
| -精确度 | - Accuracy | <0.2% | ||
| -负载0-100% Δ UA时的稳定度 | - Stability at 0-100% ΔUOUT | <0.15% | ||
| -在±10% Δ UIN时的稳定度 | - Stability at ±10% ΔUIN | <0.05% | ||
| 输出功率 | Output power | 1000W以上型号范围可调 / Adjustable with models from 1000W | ||
| -精确度 | - Accuracy | <1% | ||
| 过压类别 | Overvoltage category | 2 | ||
| 保护功能 | Protection | OT, OVP, OCP, OPP (从/from 1000W起) (2 | ||
| 隔离耐压 | Isolation | |||
| -输入对外壳 | - Input to enclosure | 2500V DC | ||
| -输入对输出 | - Input to output | 2500V DC | ||
| -输出对外壳 | - Output to enclosure | DC-对PE最大耐压为300V / Max.300V on DC- against PE | ||
| 污染等级 | Pollution degree | 2 | ||
| 保护级别 | Protection class | 1 | ||
| 模拟编程 | Analog interface | 内置15-针D-Sub母插 / Built in, 15-pole D-Sub, female | ||
| -输入范围 | - Input range | 0...5V 或 / or 0...10V (可转换 / switchable) | ||
| - U / I 的精确度 | - Accuracy U / I | 0...10V: <0.2% | 0...5V: <0.4% | |
| - 可编程分辨率 | - Programming resolution | 见下表 / See table below | ||
| 串联操作 | Series operation | 可实现，任意直流负极端对PE最大有300V DC的电压转移 / Possible, with max. potential shift of 300V DC of any DC minus against PE | ||
| 并联操作 | Parallel operation | 可实现，经模拟接口可执行共享总线操作/ Possible, via Share Bus operation (models from 1000W) or via analog interface | ||
| 安全标准 | Standards | EN 60950, EN 61326, EN 55022 等级 B / Class B | ||
| 制冷 | Cooling | 风扇 / Fan | ||
| 工作温度 | Operation temperature | 0...50°C | ||
| 储存温度 | Storage temperature | -20...70°C | ||
| 相对湿度 | Relative humidity | <80% n.c. | ||
| 使用高度 | Operation altitude | <2000m | ||
| 重量 | Weight | 320W - 650W: 6.5kg | 1000W - 1500W: 8.5kg | |
| 产品尺寸 (宽x高x长) (1 | Dimensions (WxHxD) (1 | 320W - 650W: 330x118x308mm | 1000W - 1500W: 330x118x388mm | |

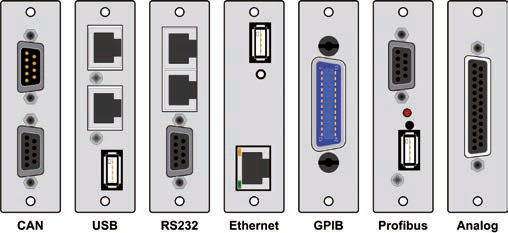

• 可利用RS232、CAN、USB、GPIB (IEEE)、Profibus或Ethernet绝缘数字接口卡，经电脑控制产品。接口插槽位于产品后板，方便用户插上新接口或替换当前接口。产品会自动检测接口，并提示需要进行少许配置或不用配置。随接口卡附有一张光盘，上面存储有一适用于RS232/USB/GPIB/Ethernet的免费Windows软件，可以控制和监控，记录数据和排序。
